Belajar Blender 3D : Pengenalan Tools Pada Blender 3D






  • Header      : Menu utama Blender yang terdiri atas File, Add, Render, dan Help.
  • Viewport   : Tampilan yang terdiri dari objek 3D atas objek lainnya.
  • Toolbar     : Terdiri atas daftar tools yang memilikisifat dinamis menurut objeknya.
  • Outliner     : Struktur data dari objek pada Blender.
  • Properties  : Panel yang memuat berbagai macam perintah untuk memodifikasi objek atau                       animasi dan bersifat dinamis mengikuti objek atau tools yang sedang aktif.
  • Timeline    : Instruksi yang terkait dengan frame animasi atau untuk sequencer.
a. Screen Layouts

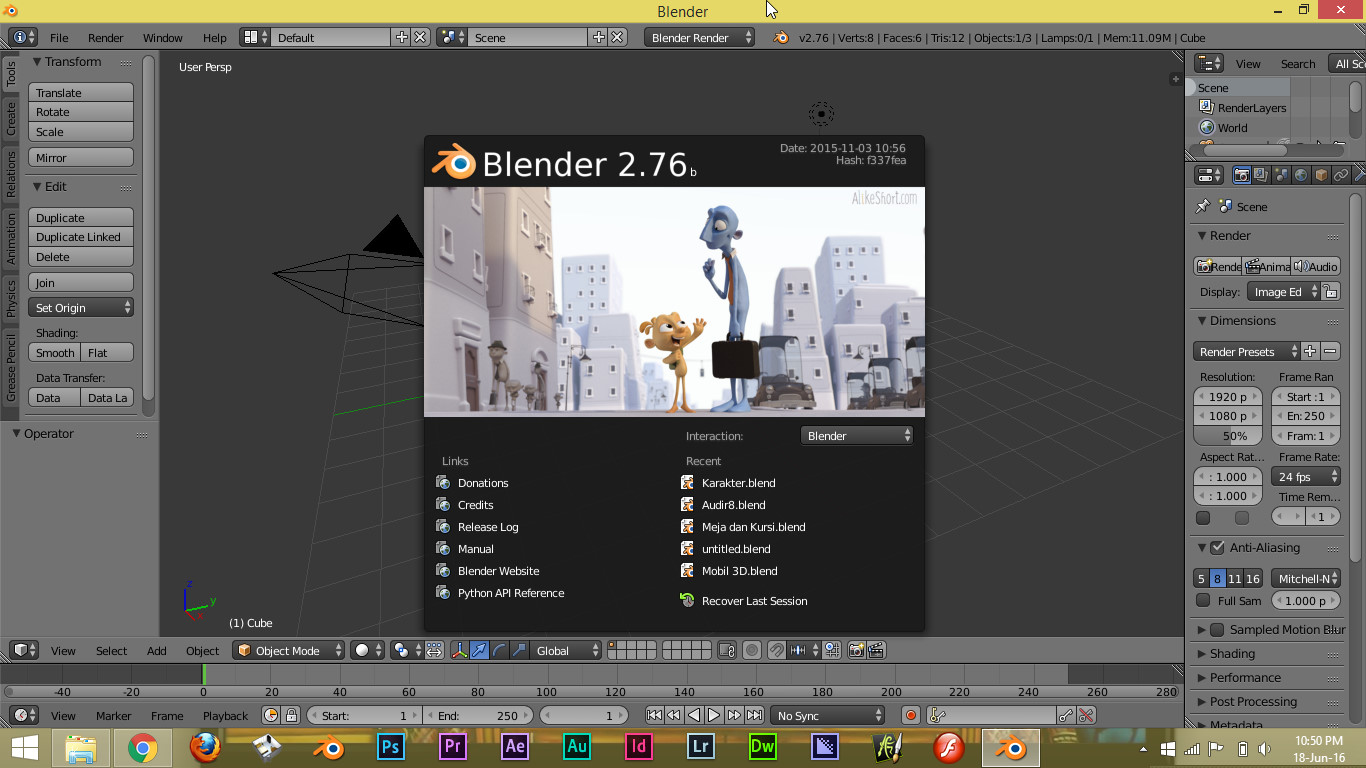

     Saat membuka Blender, layar akan menampilkan secara default seperti pada gambar di atas. Tampilan tersebut dapat diganti sesuai kebutuhan, misalnya kebutuhan untuk merancang simulasi visual, Anda dapat memilih layout animation yang merupakan tampilan untuk mengerjakan animasi dan lain-lain. Tools ini berada pada pojok kiri atas layar, merupakan bagian dari Main Header yaitu menubar yang ada di bagian atas pada tampilan Blender.

b. Splitting Windows
     Splitting windows atau pembagi tampilan lembar kerja pada software Blender, Splitting windows dalam pembuatan simulasi visual 3D seringkali digunakan. Contohnya dalam pemodelan 3D
diperlukan lebih dari 1 windows. Splitting windows adalah membagi menjadi 2 windows dalam tipe yang sama dan dapat dilakukan secara horizontal maupun vertical. Berikut cara melakukan splitting windows.

c. Shortcut of Numpad
     Bagi para pengguna laptop disarankan untuk mengaktifkan Emulate Numpad, karena berguna untuk menggantikan tombol Numpad, sehingga bisa menggunakan perintah Numpad dengan menekan tombol angka pada keyboard bagian atas. Untuk mengaktifkan Emulate Numpad, bisa langsung menuju File -> User Preferences kemudian ikuti langkah seperti pada gambar di bawah ini.

Berikut ini adalah fungsi angka-angka pada numpad sebagai shortcut :
[1] Tampak Depan
[3] Tampak Kanan
[7] Tampak Atas
[2] Putar bawah 15 derajat
[8] Putar atas 15 derajat
[4] Putar Kiri “15derajat”
[6] Putar Kanan “15derajat”
[5] Orthographic atau Perspektif
[0] Camera Perspektif
[CTRL][2] Menggeser View Objek Ke atas
[CTRL][8] Menggeser View Objek Kebawah
[CTRL][4] Menggeser Objek Kesamping Kanan
[CTRL][6] Menggeser objek kesamping kiri

d. Snap 3D Cursor
     Pada dasarnya 3D Cursor digunakan untuk menentukan letak objek, sedangkan Snap merupakan sebuah alat bantu dalam menemukan titik acuan. Cara melakukan snap 3D cursor adalah dengan menekan SHIFT +S. Selain itu, Snap juga bisa digunakan saat mentransformasi objek dengan cara menekan CTRLsambil merubah objek, sehingga objek akan bertranformasi dengan skala tertentu.

e. Adding Object
     Adding Object merupakan sebuah menu untuk menambahkan objek pada bidang 3D. Lakukan dengan cara menekan SHIFT +A atau pilih menu Add pada Header menu.

Dalam menambah objek pada Blender akan menemukan dua jenis mode, yaitu
Object Mode dan Edit Mode. Kedua mode tersebut memiliki fungsi yang berbeda. Edit Mode digunakan untuk melakukan pengeditan pada objek dengan memilih titik tertentu, sedangkan Object Mode digunakan untuk pengeditan objek secara keseluruhan. Untuk memilih modus Object Mode atau Edit mode, dapat menekan tombol Tab pada keyboard.

f. Transformation
     Transformation adalah upaya untuk menggeser atau memutar atau mengubah ukuran objek.
Dasar transformasi dalam Blender, meliputi:

  • Grab / Move : menggeser objek dengan menekan tombol [G]
  • Rotation        : memutar objek dengan menekan tombol [R]
  • Scale             : menskala (memperbesar atau memperkecil) objek dengan menekan tombol [S]


PERINTAH DASAR
  • TAB key – Berfungsi untuk mengubah antara “edit mode” dan “object select mode”.
  • “O” key –Berfungsi untuk mengaktifkan “proportional vertex editing” pada “edit mode”.
  • “A” key – Berfungsi untuk memilih semua vertices yang terdapat pada sebuah obyek.
  • “B” key – Berfungsi untuk memilih banyak obyek dengan menggunakan windows drag.
  • Space bar – Berfungsi untuk menampilkan menu tool.
  • Number pad – Berfungsi untuk mengontrol view. “7” untuk “top”, “1” untuk “front”, “3” untuk “side”, “0” untuk “camera”, “5” untuk “perspective”, “.” Untuk memperbesar obyek yang telah dipilih, “+” dan “-“ untuk memperbesar atau memperkecil.
  • Mouse – Klik kiri berfungsi untuk mengubah, Klik kanan berfungsi untuk memilih, Klik tengah atau scroll berfungsi untuk memperbesar dan merotasi view.
  • Shift key – Berfungsi untuk memilih obyek lebih dari satu dengan cara menahan tombol Shift dan Klik kanan.
  • Arrow key – Berfungsi untuk pembuatan frame dalam sebuah animasi.
  • “R” key – Berfungsi untuk merotasi sebuah obyek atau vertices.
  • “S” key – Berfungsi untuk mengatur skala sebuah obyek atau vertices.
  • “G” key – Berfungsi untuk memindahkan sebuah obyek atau vertices.
  • “P” key – Berfungsi untuk memisahkan vertices yang dipilih menjadi sebuah obyek didalam “edit mode”.
  • Shift + “D” – Berfungsi untuk menduplikat sebuah obyek atau vertices.
  • “E” key – Berfungsi untuk meng-extrude vertices yang telah dipilih didalam “edit mode”.
  • “U” key – Didalam “object mode” berfungsi untuk menampilkan SingleUser menu, sedangkan didalam “edit mode” berfungsi sebagai “undo”.
  • “M” key – Berfungsi untuk memindahkan obyek ke layer lain. Didalam “edit mode” berfungsi sebagai “Mirror”.
  • “Z” key – Berfungsi untuk merubah view dari wireframe menjadi solid.
  • Alt + “Z” – Berfungsi untuk merubah view tekstur atau tembus pandang.
  • “P” key – Berfungsi untuk memulai mode game.
  • ALT / CTRL + “P” – Berfungsi untuk membuat atau menghapus hubungan Parent/Child.
  • “N” key – Berfungsi untuk menampilkan info sebuah obyek dalam bentuk numeric.
  • Ctrl + “J” – Berfungsi untuk menggabungkan obyek.
  • Alt + “A” – Berfungsi untuk menjalankan animasi.
  • “F” key – Berfungsi untuk membuat sebuah sisi pada “edit mode”.
  • “W” key – Ekspresi Boolean untuk menggabungkan atau mengiris pada 2 obyek atau lebih.
  • “X” atau Delete – Berfungsi untuk menghapus obyek, vertices, atau sisi.
  • Function keys – F1 = Load File, F2 = Save, F3 = Save Image, F4 = Lamp Buttons, F5 = Material Buttons, F6 = Texture Buttons, F7 = Animation Buttons, F8 = Real Time Buttons, F9 = Edit Buttons, F10 = Display Buttons, F11 = Last Render, F12 = Render.
  • “I” key – Berfungsi untuk memasukkan animasi.
  • ALT + “U” – Berfungsi untuk menampilkan “Global Undo Command”.
  • ALT + “C” – Berfungsi untuk mengkonversi menjadi meshes, text dan curves.
  • Shift + Space – Berfungsi untuk menampilkan seluruh layar atau hanya pada viewport yg aktif saja.
  • Ctrl + “0” – Berfungsi untuk memilih sebuah camera.

MENU FILE

  • Append = Ketika anda menginginkan untuk memasukkan elemen dari file Blender yang satu ke file Blender yang lainnya, perlu menggunakan append command.
  • Save = menyimpan hasil kerja
  • Save As = menyimpan hasil kerja dengan nama lain.
  • Export/Import = kemampuan Blender untuk menerima beberapa jenis 3D file dari program lain. Blender dapat menyimpan ke dalam bentuk file 3D dari program lain ataupun juga sebaliknya
MENU ADD
1. Menu Add
Add digunakan untuk menambahkan objek-objek, seperti kamera, lighting dan objek 3D.
Render berfungsi untuk melihat hasil Rendering dan settingnya.
• Help digunakan untuk melihat bagaimana Blender bekerja dan berbagai jawaban untuk pertanyaan dari user.

2. View Port
Pada View Port, terdapat 3 objek, yaitu Cube, Lamp dan Camera. Secara default, View Port memiliki axis X dan Y. dan didalam view port ini kita bisa melihat project dalam berbagai macam sudut dan dapat mengatur letak dan kamera serta sebagainya.

3. Tool Button
Berikut beberapa tools button yang biasa digunakan pada Blender :

• Translate Manipulator Mode
Berfungsi untuk mengambil objek. Disimbolkan segitiga merah, bila menggunakan keboard bisa secara langsung menekan Ctrl+Alt+G.

• Rotate Manipulator Mode
Berfungsi untuk memutar objek. Disimbolkan berupa lingkaran hijau, bila menggunakan keyboard bisa secara langsung menekan Ctrl+Alt+R.

• Scale Manipulator Mode
Berfungsi untuk memperbesar dan memperkecil objek. Disimbolkan berupa persegi biru, bila menggunakan keyboard bisa secara langsung menekan Ctrl+Alt+S.

• Transform Orientation
Berfungsi untuk mengabungkan beberapa objek.

• Rotating/ Scaling pivot
Berfungsi memutar dan memperbesar atau memperkecil pada area pivot, pivot merupakan titik pusat suatu objek. Disimbolkan berupa titik hitam dengan tanda panah. Pivot adalah titik pusat dari suatu objek, secara default pada Blender kita menggunakan Median Point.

• Modeling
Berfungsi untuk membuat model 3D awal.

• UV Mapping
Berfungsi untuk memindahkan objek berdasarkan vertex.

• Texturing
Adalah pembuatan textur pada objek bisa dengan meload gambar dari kita sendiri, ataupun dari bawaan Blender.

• Rigging
Berfungsi untuk pembuatan tulang atau bones pada objek.

• Skinning
Berfungsi untuk pembuatan kulit pada objek atau model.

• Animasi
Berfungsi untuk pembuatan animasi atau objek bergerak secara timeline/ waktu.

• Particle
Berfungsi untuk pembuatan particle pada objek atau model.

Basic Blender Shortcut:

• Memilih obyek: klik kanan
• Multiple obyek: shift + klik kanan
• Select/Deselect All: A
• Tools Shelf Toggle: Shortcut: T ; Menampilkan Tools Shelf
• Menghapus obyek (vertex, edge, face): x
• Properties Panel Toggle: Shortcut: N ; Menampilkan Properties Panel
• Set Center: Shortcut: Shift + CTRL + Alt + C ; Gunakan menu ini untuk select Center New, Center Cursor atau ObData to Center
• Circle Select: Shortcut: C ; Untuk seleksi Circle/bundar
• Marquee Zoom: Shortcut: Shift + B, lalu LMB-drag ; Untuk zoom obyek dengan seleksi kotak
• Quick Toggle for Vertices, Edges and Faces: Shortcut: CTRL+TAB ; Dalam edit mode gunakan ini untuk mempercepat perpindahan seleksi
• Isolate your Model in 3D: Shortcut: Alt + B dan LMB-drag ; Lalu, rotasikan di 3D view untuk melihat “3D projection” isolated model. Tekan Alt + B lagi untuk mengembalikan ke posisi normal.
• Transform Hotkeys ; G = Move (Grab) ; R = Rotate ; S = Scale ; Alt + G = Reset Position ; Alt + R = Reset Rotation ; Alt + S = Reset Scale
• Add: Shift + A
• Viewport ala 3ds Max: Ctrl+Alt+Q
